測定器（GeoGamma220）を車に載せて六甲山（兵庫県）を走ってみました。その時のデータを専用の表示ソフトで表示したのが次の図です。

下側グラフは横軸が時間、縦軸は計数率（cpm)で、芦屋市街からスタートし六甲山の頂上にある六甲ガーデンテラスまでのデータです。X軸の値が800付近で一番計数率が高くなっていますが、この付近は谷筋で、計数率が高いのは尾根に出るまで続きます。青の十字カーソルの点が一番値が低くなっていますが、この付近は完全な尾根筋で道路の両側が開けています。何故、谷筋でガンマ線量が高く、尾根で低いのかですが、測定点の周りがどれだけ岩石や土に囲まれているかという事だと考えられます。

走行する前のイメージでは漠然と頂上が一番線量率が高いだろうと思ったのですが、実際のデータは逆でした。ガンマ線は目に見えないので性質を理解するには色々体験する事が必要だと思いました。

（小林一英）

測定器（GeoGamma220）を車に載せて、走行テストを行いました。ルートは阪神間の海と山で、西宮周辺の湾岸と六甲山です。テストには、比較のため、TCS-172Bという福島ではデファクト的なサーベイメータでの測定値も取得するようにしました。写真の左側がTCS-172Bでシンチレータは１インチです。右側はGeoGamma２２０でシンチレータは２インチで、ガンマ線の計数率感度は理論的には８倍です。

TCS-172Bからはフルスケールで10mVのアナログ電圧が出ていますので、その出力をGeoGamma220のアナログ入力に接続して、同時にデータをサンプリングしています。TCS-172Bの測定パラメータはレンジは0.3μSv/h、時定数は10秒で行いました。

湾岸を走行した結果を専用の表示ソフトで表示したのが次の図です。地図上の青の線が走行ルートで、下側のグラフがGeoGamma220の計数率(cpm)、右側のグラフがエネルギースペクトルです。下側のグラフを見ると値が３か所でドロップしているのが分かります。図をクリックすると拡大され変化しているのが良くわかります。

この３か所が何故低くなっているのかは、計数率を色分けして地図にプロットすると分かります。それが次の図で、色は計数率が高いほど暖色系、低いほど寒色系です。

この地図を見ると３か所、青色の部分があり、そこはいずれも橋の部分である事が分かります。表示ソフトではグラフをクリックするとその値に対応する地点が地図上に表示されますので、値が下がっているのは橋の上であるという確認ができます。

下側のグラフで赤の線はGeoGamma220の値で、青の線はTCS-172Bの値です。横軸は時間、縦軸は計数率で、両者が同じような位置に表示されるようにTCS-172Bの値は倍率をかけています。青のグラフを見ると、赤に比べ、値の変化がなだらかで、変化量も少なく、変化する位置が橋の位置とずれています。両者のグラフの違いは１点の測定に要する時間が青（TCS-172B）は10秒で、赤（GeoGamma220)は１秒である事が主な原因だと考えられます。TCS-172Bで10秒かかるのは、この地域での線量率が0.05μSv/h程度で１インチのシンチレータでは計数率が低く、１秒では値のばらつきが大きくなりすぎるからです。

橋の上でガンマ線が弱くなるのは、ガンマ線を発生している岩石や土から距離が離れるのと水による減衰のためだと考えられます。

 （小林一英）

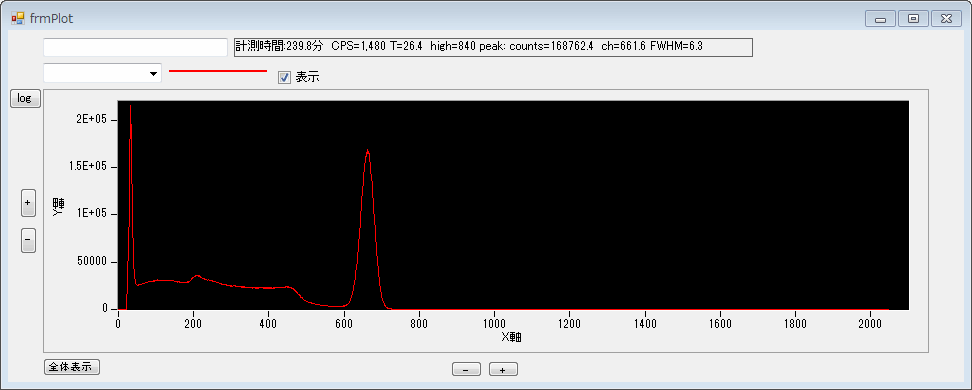

セシウム137の標準線源（Cs401、10kBq)をセンサに密着させて測定した結果です。横軸はチャンネル番号で縦軸はカウント数です。この測定では4時間のカウント数です。半値幅は6.3%程度です。画像をクリックすると拡大表示されます。

（小林一英）

測定器は、写真のように、センサ（画像右側の円筒形）と基板の２つから構成されます。この構成の測定器をGeoGamma220と呼ぶ事にします。

１．センサ

センサの円筒の中は、先端に直径２インチ、長さ２インチのNaI(Tl)シンチレータが入っていて、それに密着してフォトマル(光電子増倍管）が配置されています。赤のケーブルは600~1200Vの高電圧の電源ケーブルで、黒のケーブルはシンチレータからの光がフォトマルにより電流に変換された信号のケーブルです。測定器名の２２０は２インチｘ２インチから来ています。

２．基板

基板ではセンサに高電圧を供給し、フォトマルからの電流信号をデジタルに変換します。デジタル変換されたデータは、GPS受信機から得られた位置情報と共に、USBを通じて、ノートパソコンやタブレット、スマホに送る事ができます。この写真は試作１号機でUSBホスト機能はありませんが、現在製作中の２号機ではUSBホスト機能を組み込みます。そのホスト機能を使う事により、USBメモリにデータを保存したり、BluetoothモジュールやWifiモジュールを装着する事により、無線でデータを伝送できます。

（小林一英）

このサイトは高感度ガンマ線測定器の製作方法および測定方法について解説するためのサイトです。測定器の回路および制御ソフトはオープンソースハードウェア/ソフトウェアとして公開する予定です。

現在、準備段階であり、本公開に至るまで、概要や進行状況をこのブログでお知らせしていきます。

プロジェクトの概要についてはプロジェクトについてをご覧ください。ご意見ご要望はお問い合わせからお寄せ下さい。
